Sintonizadores de antena

Los sintonizadores de antenas son dispositivos esenciales para los radioaficionados que disponen de antenas de compromiso o que no logran una ROE 1:1. Estos equipos permiten adaptar las impedancias de la antena y la línea de transmisión a la impedancia del transceptor, lo que se traduce en una mayor transferencia de energía y elimina la posibilidad de daños en el equipo tranceptor debido una alta ROE.

En este artículo, exploraremos en detalle los diferentes tipos de sintonizadores de antenas para radioaficionados, desde los automáticos hasta los manuales, y desde los QRP hasta los QRO.

¿Como funciona un sintonizador de antena?

Un sintonizador de antena funciona ajustando la impedancia de la antena para que coincida con la impedancia del transceptor. Para lograr esto, el sintonizador utiliza componentes como condensadores variables y bobinas, que se pueden ajustar manualmente o de manera automática. Cuando se enciende el transceptor, el sintonizador comienza a medir la impedancia de la antena y la línea de transmisión. Luego, realiza los ajustes necesarios para adaptar la impedancia y maximizar la transferencia de energía entre el transceptor y la antena. Este proceso de ajuste permite mejorar la eficiencia de la transmisión y recibir señales más claras, optimizando así el rendimiento general de la estación de radioaficionado.

Los sintonizadores de antena pueden estar diseñados en diferentes configuraciones, siendo las más comunes las configuraciones tipo PI y tipo L. Estas configuraciones se refieren a la disposición de los componentes, como los condensadores y bobinas, dentro del sintonizador.

Sintonizador de antena tipo PI o π

En un sintonizador tipo PI los componentes se colocan en forma de una letra «PI». Esta configuración utiliza dos condensadores en serie y una bobina conectada en paralelo, lo que permite ajustar la impedancia de la antena en un amplio rango de frecuencias.

Sintonizador de antena tipo L

Por otro lado, en un sintonizador tipo L, los componentes se colocan en forma de una letra «L». En esta configuración, un condensador y una bobina se colocan en serie, y otro condensador se conecta en paralelo con la bobina. Esta configuración también permite ajustar la impedancia de la antena en un rango de frecuencias determinado.

Sintonizador de antena tipo T

Además de las configuraciones tipo PI y tipo L, también existen los sintonizadores de antena tipo T. Estos sintonizadores se caracterizan por su disposición de componentes en forma de una letra «T». En esta configuración, la bobina se coloca en serie con la línea de transmisión, mientras que los condensadores se conectan en paralelo con la bobina en ambos extremos.

Los sintonizadores tipo T son especialmente útiles cuando se requiere una adaptación de impedancia precisa en una banda de frecuencia específica. Esta configuración permite un ajuste más fino y selectivo de la impedancia, lo que resulta en una mejor adaptación entre el transceptor y la antena.

Es importante tener en cuenta que, al igual que con otras configuraciones de sintonizadores de antena, la elección del tipo T dependerá de las características de la antena, la frecuencia de operación y las necesidades individuales del radioaficionado.

Sintonizadores automáticos de antena

  1. Los sintonizadores automáticos de antenas, también conocidos como acopladores o sintonizadores de antenas remotos, son dispositivos que ajustan automáticamente los parámetros de sintonización para lograr la mejor adaptación entre la antena y el transceptor. Estos sintonizadores utilizan circuitos electrónicos y algoritmos sofisticados para medir y ajustar rápidamente los valores de impedancia.
  • Ventajas:
    • Ajuste rápido y automático.
    • Adaptable a múltiples bandas de frecuencia.
    • Ideal para estaciones con múltiples antenas.
  • Desventajas:
    • Mayor costo en comparación con los sintonizadores manuales.
    • Requiere una fuente de alimentación adicional.
    • Posible interferencia de RF en algunos casos.

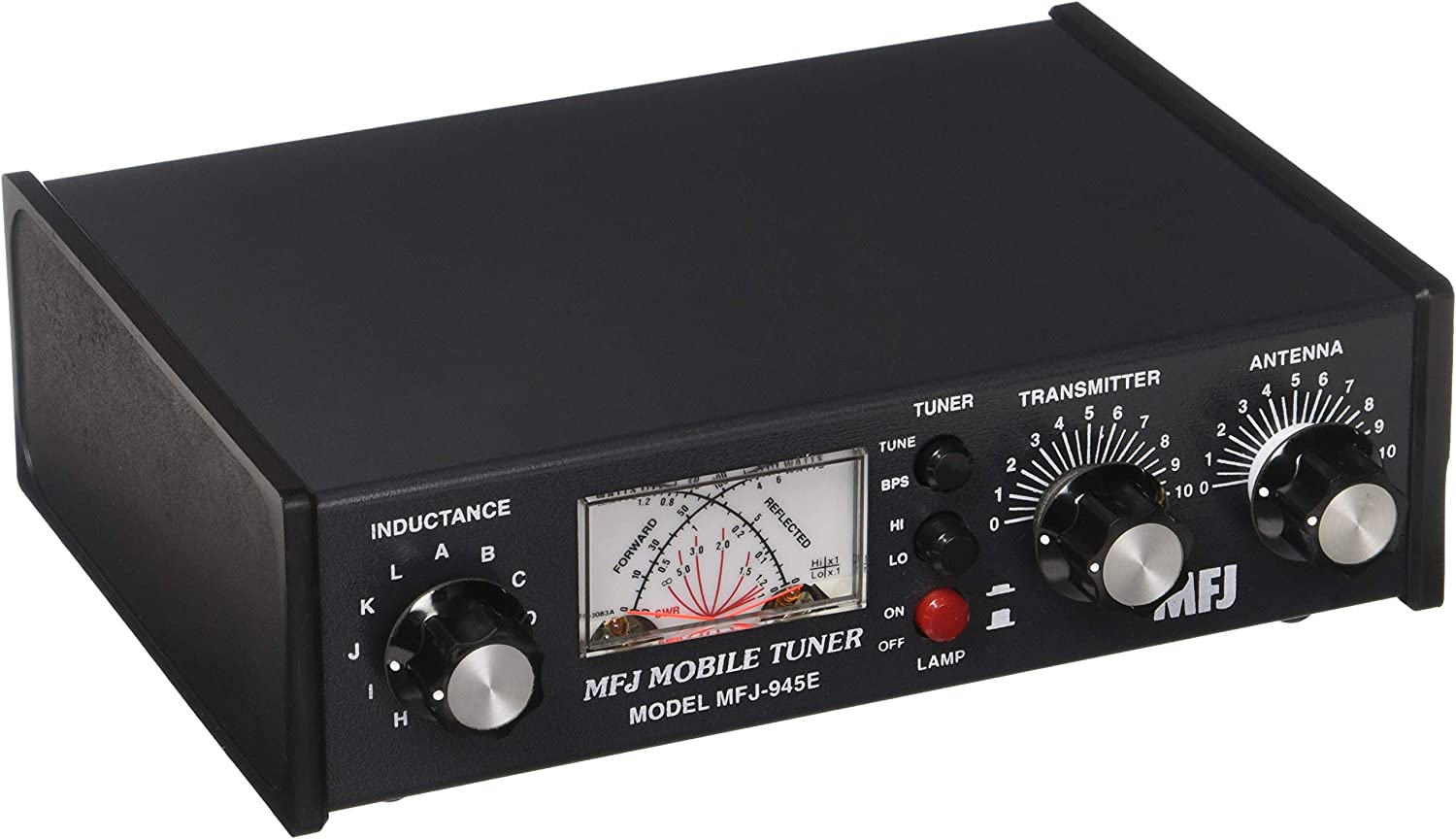

Sintonizadores manuales de antena

  1. Los sintonizadores manuales de antenas, también conocidos como sintonizadores de antenas manuales o manuales de sintonización, son dispositivos que requieren la intervención del operador para ajustar manualmente los valores de sintonización. Estos sintonizadores generalmente utilizan condensadores variables y bobinas para adaptar la impedancia.
  • Ventajas:
    • Menor costo en comparación con los sintonizadores automáticos.
    • No requiere una fuente de alimentación adicional.
    • Mayor control y comprensión de la sintonización de la antena.
  • Desventajas:
    • Requiere intervención manual para ajustar la sintonía.
    • Menor velocidad de ajuste en comparación con los sintonizadores automáticos.
    • Puede resultar más complicado para principiantes en radioafición.

Sintonizadores QRP

  1. Los sintonizadores QRP (baja potencia) están diseñados específicamente para estaciones de radioaficionados que operan con niveles de potencia más bajos, generalmente hasta 5 vatios (QRP). Estos sintonizadores están optimizados para mejorar la eficiencia y la adaptación de la antena a bajas potencias de transmisión.
  • Ventajas:
    • Adaptación eficiente de la antena a bajas potencias.
    • Tamaño compacto y portabilidad.
    • Optimizado para maximizar la eficiencia energética.
  • Desventajas:
    • Limitado a operaciones de baja potencia.
    • Puede no ser adecuado para transmisión de alta potencia.

Sintonizadores QRO

  1. : Los sintonizadores QRO (alta potencia) están diseñados para operaciones de radioaficionados que operan con niveles de potencia más altos, generalmente por encima de 100 vatios. Estos sintonizadores están construidos con componentes más robustos y pueden manejar niveles más altos de energía.
  • Ventajas:
    • Capacidad para manejar niveles de potencia más altos.
    • Mayor robustez y durabilidad.
    • Adaptable a antenas de mayor tamaño y rendimiento.
  • Desventajas:
    • Mayor costo en comparación con los sintonizadores QRP.
    • Puede ser excesivo para estaciones de baja potencia.
    • Tamaño y peso más grandes.

Sintonizadores de antena para exterior

Además de los sintonizadores de antenas estándar utilizados en estaciones de radioaficionados, existen también sintonizadores de antenas diseñados específicamente para instalaciones en exteriore cerca de la antena. Estos sintonizadores están construidos con materiales y componentes robustos para resistir las condiciones ambientales adversas, como la lluvia, el viento y la exposición a los rayos solares, contando ademas con control remoto en algunos casos.

Estos sintonizadores son ideales para instalaciones en torres, mástiles u otros entornos al aire libre, ya que garantizan un rendimiento confiable y duradero a pesar de las condiciones climáticas adversas. Al seleccionar un sintonizador de antenas para exteriores, es importante considerar aspectos como la capacidad de manejar la potencia de transmisión deseada, el rango de frecuencias de operación y la compatibilidad con el tipo de antena utilizado.

Ventajas de los sintonizadores de antenas para exteriores:

  1. Resistencia a las condiciones climáticas: Estos sintonizadores están diseñados para soportar las inclemencias del tiempo, como lluvia, viento, calor y frío extremos, lo que garantiza un funcionamiento confiable en entornos exteriores.
  2. Durabilidad: Están construidos con materiales y componentes de alta calidad que los hacen más robustos y resistentes al desgaste, lo que aumenta su vida útil.
  3. Protección contra la humedad y la corrosión: La carcasa hermética y los componentes impermeables protegen el interior del sintonizador de antenas contra la humedad y la corrosión, evitando daños y garantizando un rendimiento óptimo a largo plazo.
  4. Compatibilidad con instalaciones al aire libre: Están diseñados para ser instalados en torres, mástiles u otras estructuras exteriores, lo que facilita su integración en configuraciones de antenas al aire libre.
  5. Mayor potencia de transmisión: Algunos sintonizadores de antenas para exteriores están especialmente diseñados para manejar niveles más altos de potencia de transmisión, lo que los hace ideales para radioaficionados que operan con mayor potencia.

Desventajas de los sintonizadores de antenas para exteriores:

  1. Costo: Por lo general, los sintonizadores de antenas para exteriores tienden a ser más costosos que los modelos estándar debido a su diseño y construcción especializados.
  2. Tamaño y peso: Debido a su construcción resistente y a los componentes adicionales de protección, estos sintonizadores pueden ser más grandes y pesados en comparación con los modelos estándar, lo que puede dificultar su instalación y transporte.
  3. Mayor complejidad de instalación: La instalación de un sintonizador de antenas para exteriores puede requerir un mayor esfuerzo y conocimientos técnicos, especialmente si se trata de una instalación en una torre o mástil alto.
  4. Control: Si bien algunos modelos tiene un control remoto, la mayoria funciona d eforma automatica y en algunos casos el comando no suele ser muy fiable.

Los sintonizadores de antenas no hacen magia.

Es importante tener en cuenta que los sintonizadores de antenas tienen sus limitaciones. Aunque son herramientas muy útiles, no pueden hacer magia y resolver todos los problemas de adaptación de antenas. Generalmente, los sintonizadores de antenas son efectivos para sintonizar antenas con impedancias que oscilan entre aproximadamente 8 y 800 ohmios. Fuera de este rango, puede ser más difícil lograr una adaptación óptima. En tales casos, pueden requerirse soluciones adicionales, como la incorporación de transformadores de impedancia o la modificación de la antena misma. Es fundamental comprender estas limitaciones y explorar otras opciones cuando se enfrentan desafíos de sintonización más allá de la capacidad de los sintonizadores de antenas estándar.

Al utilizar un sintonizador de antenas disminuye la potencia efectiva irradiada.

Al utilizar un sintonizador de antenas, se producen pérdidas en el proceso de adaptación de impedancia. Estas pérdidas pueden variar según el tipo de sintonizador y las características de la antena y la línea de transmisión. Como resultado, la potencia transmitida efectivamente a través de la antena puede ser considerablemente menor que la potencia de entrada.

Por ejemplo, si transmitimos 100 vatios de potencia a través de un sintonizador de antenas, es probable que solo una fracción de esa potencia se irradie desde la antena hacia el espacio radioeléctrico. Las pérdidas asociadas con el sintonizador, los cables coaxiales y las propias características de la antena pueden reducir significativamente la potencia radiada. Es importante tener en cuenta este factor al evaluar la eficiencia y alcance de nuestra estación de radio.

Por LU8MIL
