SPEKTRUM y RTL-SDR

¿Qué es un analizador de espectro?

Un analizador de espectro es un instrumento electrónico que permite medir la distribución de energía de una señal en el dominio de la frecuencia. Funciona convirtiendo una señal de tiempo continuo en una representación discreta de su contenido de frecuencia, lo que permite analizar y visualizar la composición de la señal. Los analizadores de espectro se utilizan en una variedad de aplicaciones, como la medición de ruido y interferencia en las comunicaciones. Suelen ser dispositivos muy caros pero ahora es posible tener uno por unos 20 dolares.

Analizador de espectro con RTL-SDR

Uno de los analizadores de espectro más populares y accesibles es el RTL-SDR (Software Defined Radio) conocido como dongle SDR. Estos dispositivos se basan en el chip RTL2832U, que es capaz de sintonizar una amplio rango de frecuencias y proporcionar una salida de datos en bruto que se puede procesar y analizar mediante software específico, en este caso usaremos SPEKTRUM.

Spektrum, es un software de análisis de espectro para Windows que utiliza la salida de datos brutos del RTL-SDR para generar una representación gráfica de la distribución de energía de una señal en el dominio de la frecuencia. Con Spektrum, los usuarios pueden ver la composición de una señal en tiempo real y detectar problemas o anomalías en el sistema.

Spektrum tiene una interfaz sencilla e intuitiva, lo que lo hace fácil de usar para personas con poco o ningún conocimiento previo de los analizadores de espectro. Además, el software es gratuito y de código abierto, lo que significa que los usuarios pueden modificarlo y adaptarlo a sus necesidades específicas.

analizador de espectro con RTL-SDR

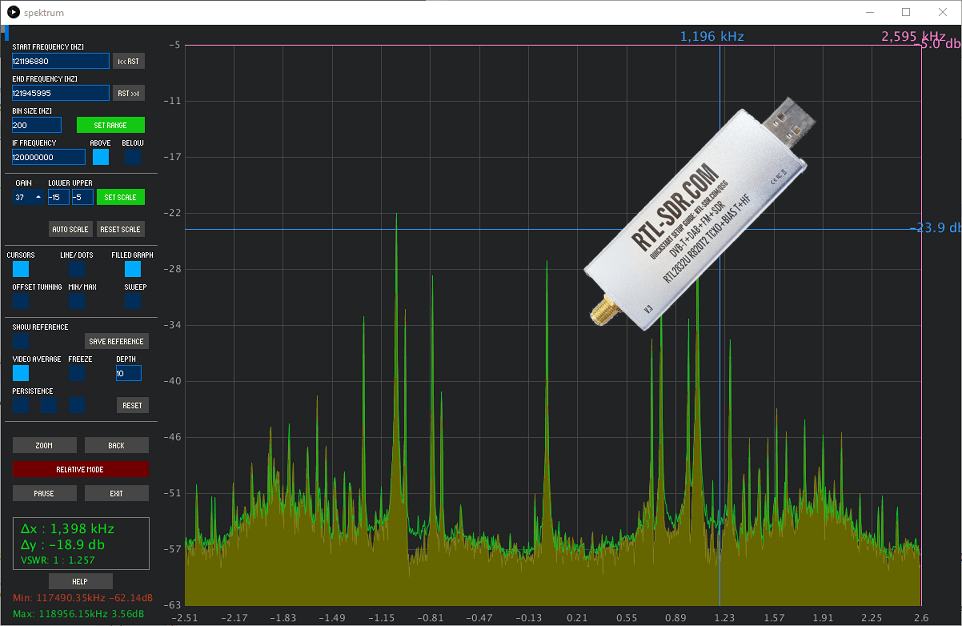

Interfaz de usuario de SPEKTRUM

Instalación de SPEKTRUM en Windows 10

Instalar SPEKTRUM es muy sencillo. Primero debemos descargar el software desde Github e instalar nuestro RTL-SDR (puedes consultar la guía de instalación AQUI si no lo tenias instalado). Una vez que es completada la instalación contecamos el RTL-SDR a nuestro ordenador y ejecutamos el programa. Definimos rango, paramos, etc. y listo tenemos nuestro analizador de espectro con RTL-SDR funcionando.

Aqui tienes un video TUTORIAL donde se detalla facilmente el uso y operación de SPEKTRUM y RTL-SDR:

Por LU8MIL

Un comentario en «RTL-SDR COMO ANALIZADOR DE ESPECTRO»
  1. Hola.
    Gracias por tu canal.
    Existe forma de poder capturar información como analizador de espectro y poder conectar un GPS para tener las coordenadas de donde se hizo la medición?
    Necesito evaluar una ruta con valores de potencia de recepción de una radio uhf y plotearla con colores y coordenadas.
    Tienes alguna experiencia?
