Una emisora portable, económica y rendidora

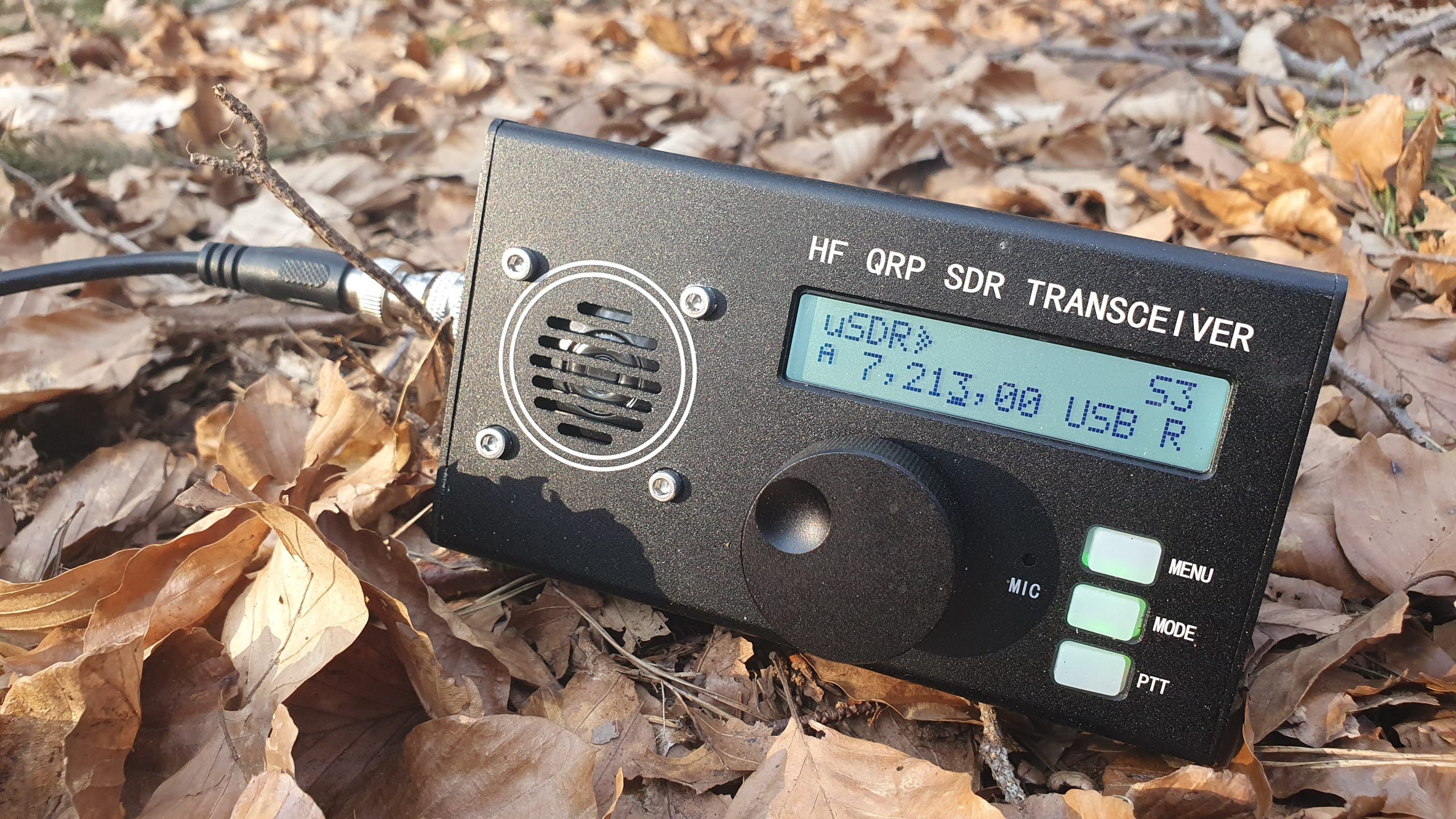

El uSDR/uSDX es un transceptor de bolsillo de 8 bandas SSB/CW QRP con batería de litio incorporada, micrófono interno, botón PTT y muy bajo consumo de corriente RX. Es muy buen compañero para el SOTA, POTA o cualquier otra actividad portátil.

Descripción:


Este transceptor QRP SSB/CW de onda corta tiene una pantalla del tipo 1602, batería incorporada, equipado con un cargador, micrófono incorporado, altavoz, se puede conectar a una llave automática, y también se puede decodificar CW.

Características:

  • Fuente de alimentación de 13,8 v sobre salida pep ssb de 10w
  • Admite modos completos: usb, lsb, cw, am y fm-dsp
  • Filtro: 4000, 2500, 1700, 500, 200, 100, 50hz
  • Función DSP: control automático de ganancia (agc), reducción de ruido (nr), activación por voz, activación por voz xmit, atenuador rx (att), compuerta de ruido tx, control de transmisión tx, control de volumen y medidor dbm/s
  • Transmisión de supresión de portadora/banda lateral inversa Ssb: mejor que -45dbc, imd3 (tono dual) -33dbc; recepción: mejor que -50dbc
  • Soporte multibanda. Continuamente ajustable en el rango de frecuencia de 160 m-10 m (pérdida de rendimiento de 20 khz). 99 mhz
  • Firmware de código abierto, integrado en ide; permite la experimentación, puede agregar nuevas funciones, puede compartir contribuciones a través de github, complejidad del software: 2000 líneas de código
  • El software basado en V se puede usar para operaciones no autorizadas rápidas y completas (qsk y semi-qsk), o ejecución auxiliar en modo digital (sin interfaz cat o ptt) para interruptor rx/tx, con salida ptt externa de control de retardo tx/pa -Simple instalación y modificación, 8 cambios de componentes y 8 líneas
  • Transceptor liviano y de bajo costo: gracias al transmisor de nivel de líquido electrónico eer, tiene una alta eficiencia energética (no se necesita un disipador de calor enorme) y un diseño simple (no se necesitan amplificadores de potencia lineales balanceados complejos)
  • La fase del transmisor SSB se basa completamente en digital y software: controle la fase del si5351 PLL (a través de pequeños cambios de frecuencia i2c sobre 800kbit / s) y la amplitud del PA (a través de pwm a pwm) para probar la entrada del micrófono y reconstruir el señales SSB. circuito de conformación de llaves PA)
  • Etapa de receptor SDR totalmente digital y basada en software (opcional): la señal I/Q (compleja) se muestrea del mezclador digital del detector de muestreo en cuadratura y realiza un cambio de fase de 90 grados (transformada Hilber) en él y elimina las bandas laterales agregando
  • Tres controladores analógicos conmutables independientes del receptor frontal
  • 0db, -13db, -20db, -33db, -53db, -60db y -73db
  • Nivel de ruido del receptor Mds: -135dbm (200hz bw) a 28mhz
  • Selectividad previa al receptor: ajuste de frecuencia pronunciado -45db/ diez veces roll-off +/- 2khz
  • Rango dinámico de bloqueo: 20khz offset 123db, 2khz offset 78db
  • Decodificador CW, codificación directa/iambic-a/b-Vfo a/b + rit y división de frecuencia, y cambiar el relé correspondiente con filtro a través del soporte i2c-Cat (subconjunto TS480), que se puede transmitir a través de transmisión CAT de audio, pulsaciones de teclas y texto de visualización

Ligero, transceptor de bajo coste:

Gracias al transmisor de nivel electrónico, tiene una alta eficiencia energética (sin necesidad de un voluminoso disipador de calor) y un diseño sencillo (sin necesidad de complejos amplificadores de potencia lineales equilibrados). La fase del transmisor ssb es totalmente en digital y controlada por software.

Por LU8MIL

2 comentarios en «Review uSDX, uSDR, uSDX+ Plus V2. Tranceptor QRP»
  1. Hola . compre un equipo como el del primero video, pero resulta que la modulaciòn sabe horrible aun cambiando todos los parametros de bias .etc.
    Tienes alguna idea de si eso se puede corregir de manera electronica y actualizando el formware ? porque por ahora lo unico que puedo hacer es telegrafia.
