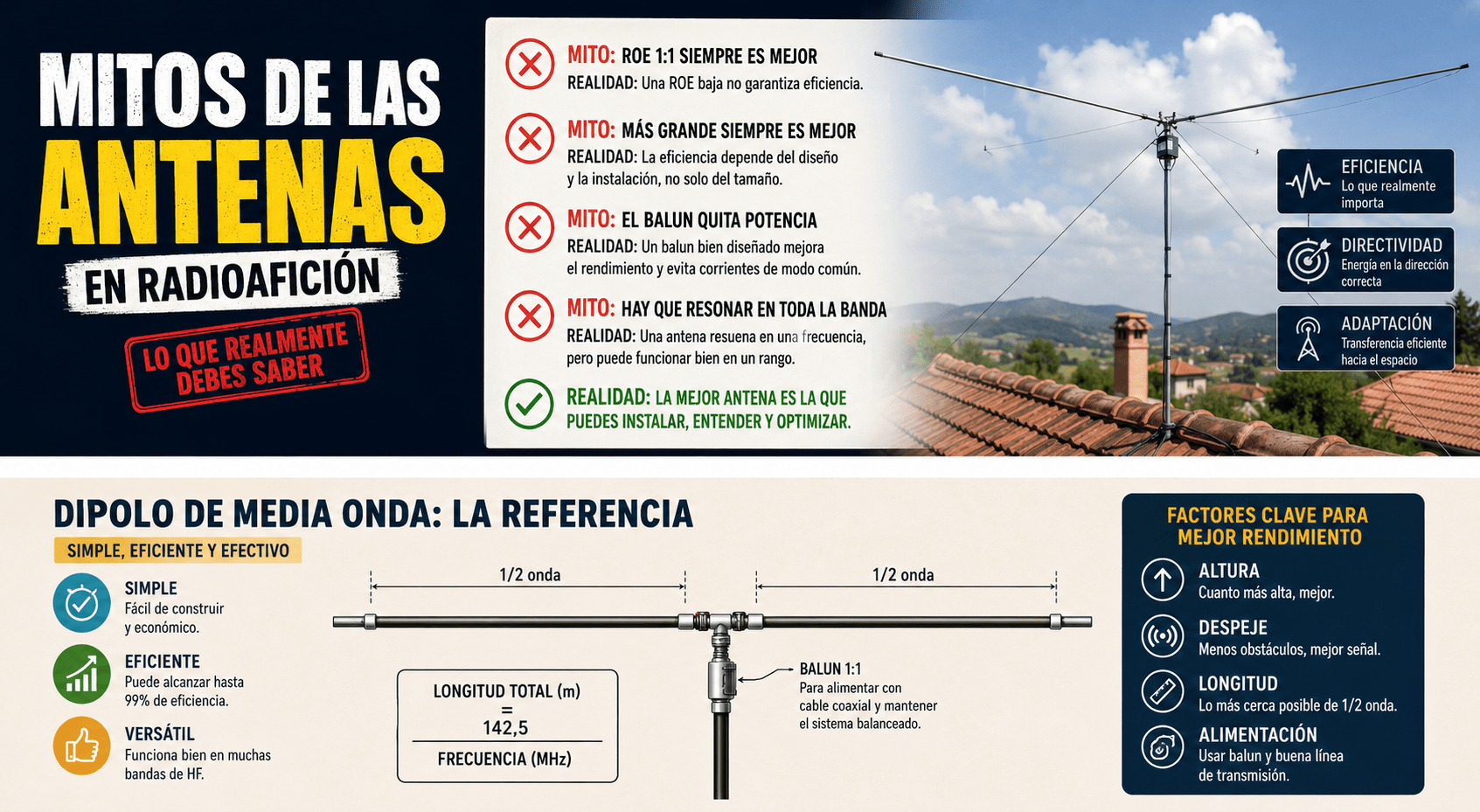

Mitos de las antenas en radioafición: lo que todo radioaficionado debería saber
Las antenas son uno de los temas que más dudas, discusiones y mitos generan dentro de la radioafición. A lo largo de los años se han repetido muchas medias verdades sobre la ROE, la ganancia, los balunes, las líneas de transmisión, la resonancia y la supuesta “mejor antena” para HF.
El problema es que estos mitos muchas veces terminan confundiendo al radioaficionado, especialmente al que recién empieza. Algunos gastan dinero innecesariamente, otros suben y bajan del techo decenas de veces intentando ajustar una antena al milímetro, y muchos terminan frustrados pensando que no pueden tener una estación eficiente.
La realidad es bastante más simple: las bases de la teoría de antenas están establecidas desde hace más de 100 años. Las leyes físicas no cambiaron. Lo importante es entender algunos conceptos fundamentales y aplicarlos de forma práctica.
En este artículo vamos a revisar los principales mitos sobre antenas, especialmente en HF, y a explicar por qué muchas veces la solución más simple sigue siendo la más efectiva.
¿Qué es realmente una antena?
Una antena no es un elemento mágico ni un accesorio secundario del equipo de radio. Desde el punto de vista físico, una antena cumple dos funciones principales.
La antena como transductor
Una antena es un transductor. Esto significa que transforma un tipo de energía en otro.
En transmisión, convierte la energía eléctrica de radiofrecuencia en energía radiada al espacio. En recepción, hace el proceso inverso: capta energía electromagnética del espacio y la convierte en una señal eléctrica que puede ser procesada por el receptor.
Una lámpara transforma energía eléctrica en luz. Un micrófono transforma sonido en señal eléctrica. Una antena transforma energía eléctrica de alta frecuencia en radiación electromagnética.
La antena como adaptador de impedancia
La antena también actúa como una transición entre el sistema formado por el transmisor, la línea de alimentación y el espacio libre.
El espacio tiene una impedancia característica, y la antena permite transferir energía desde nuestro sistema hacia ese medio. Cuanto mejor sea esa transferencia, mayor será la eficiencia del sistema radiante.
Por eso, cuando hablamos de antenas, no deberíamos pensar solamente en “si tiene ROE baja”, sino en cuánta energía realmente estamos logrando radiar.
El gran mito: “la mejor antena es la más cara”
Uno de los mitos más comunes es creer que la mejor antena es siempre la más cara, la más grande comercialmente o la que promete más ganancia en el catálogo.
En realidad, en HF hay una referencia clásica que sigue siendo fundamental: el dipolo de media onda.

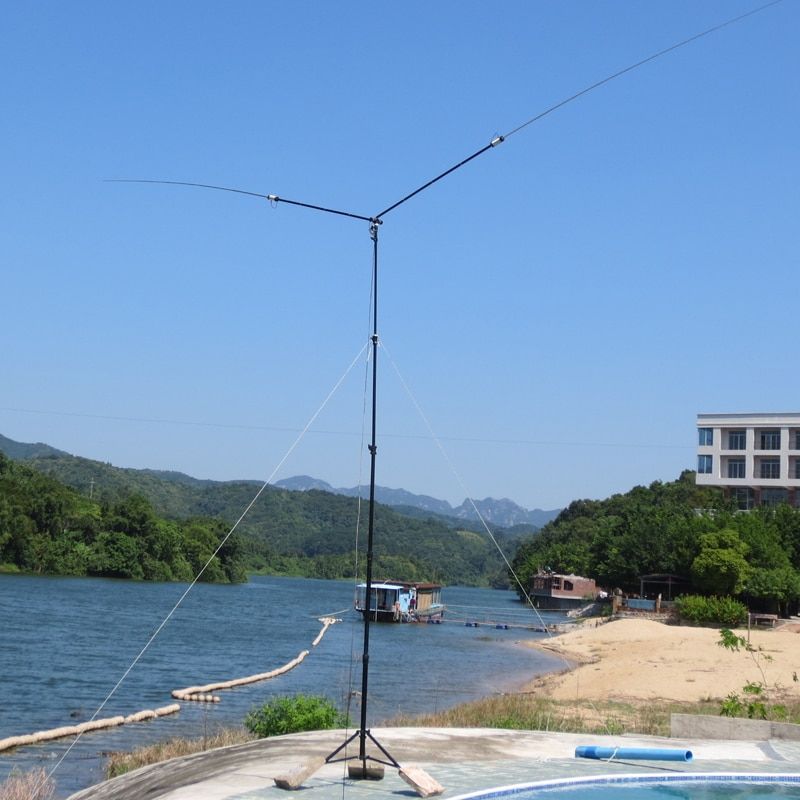

El dipolo de media onda sigue siendo la referencia
El dipolo de media longitud de onda, también conocido como dipolo de Hertz, es una de las antenas más simples, económicas y eficientes que puede construir un radioaficionado.
Está formado por dos conductores alimentados en el centro y cortados para una longitud aproximada de media onda en la frecuencia deseada.
Su fórmula práctica más conocida es:
Longitud total del dipolo en metros = 142,5 / frecuencia en MHz
Esta fórmula ya incluye una corrección práctica respecto a la velocidad de propagación en el conductor y otros efectos reales.
¿Por qué el dipolo es tan importante?
Porque es simple, barato, fácil de construir y altamente eficiente. En condiciones ideales, un dipolo de media onda puede alcanzar una eficiencia cercana al 99 %. Es decir, gran parte de la energía que le entregamos se transforma en radiación útil.
Esto no significa que siempre sea la antena más cómoda ni la más directiva, pero sí que es una referencia excelente para comparar otros sistemas.
Muchas antenas comerciales no son más que variaciones, acortamientos o adaptaciones del mismo principio básico.
Mito: “si la antena no tiene ROE 1:1, no sirve”
Este es probablemente uno de los mitos más dañinos en la radioafición.
La ROE, o relación de ondas estacionarias, no indica por sí sola si una antena es buena o mala. Una ROE baja puede ser deseable, pero no garantiza que la antena esté radiando eficientemente.
Una carga ficticia puede tener ROE perfecta
Una carga artificial de 50 ohmios puede mostrar una ROE de 1:1, pero no sirve para comunicarse porque no irradia energía de forma útil. Convierte la potencia en calor.
Por eso, una ROE perfecta no significa necesariamente que la antena sea eficiente.
La ROE no es la única medida importante
Una antena puede tener una ROE aceptable y aun así ser muy ineficiente si tiene muchas pérdidas, si está demasiado baja, si está rodeada de objetos que absorben energía o si utiliza bobinas, trampas o materiales de mala calidad.
También puede ocurrir lo contrario: una antena con cierta desadaptación puede radiar muy bien si está correctamente instalada y si el sistema se adapta adecuadamente mediante un acoplador o sintonizador.
La ROE nunca es “cero”
Otro error muy común es decir “tengo cero de ROE”. Técnicamente, la ROE no puede ser menor que 1:1. La mejor condición teórica sería una relación 1:1, no cero.
Cuando alguien dice “cero de ROE”, normalmente se refiere a que el instrumento no marca potencia reflejada apreciable, pero la expresión técnica correcta no es esa.
Mito: “la antena debe resonar en toda la banda”
Una antena resonante lo es en una frecuencia concreta. En el caso del dipolo de media onda, existe una frecuencia donde la reactancia se compensa y la antena se comporta de forma mayormente resistiva.
Pero eso no significa que deje de funcionar apenas nos alejamos de esa frecuencia.
Resonancia no significa uso exclusivo
La resonancia indica el punto donde la antena presenta su comportamiento eléctrico más favorable. Sin embargo, una antena puede seguir funcionando razonablemente bien dentro de un rango cercano.
En HF, no siempre tiene sentido obsesionarse con cortar y ajustar el dipolo al milímetro. En muchos casos, un ajuste práctico será suficiente para obtener muy buenos resultados.
El ancho de banda depende de varios factores
El ancho de banda de una antena depende de factores como:
- Diámetro del conductor.
- Altura sobre el suelo.
- Entorno cercano.
- Tipo de alimentación.
- Pérdidas del sistema.
- Configuración de la antena.
En general, un conductor más grueso puede ofrecer mayor ancho de banda que un conductor muy fino.
Mito: “hay que subir y bajar del techo hasta dejar la antena perfecta”
Muchos radioaficionados se obsesionan ajustando la antena con cortes mínimos, subiendo y bajando del techo una y otra vez.
Aunque el ajuste tiene importancia, en HF conviene mantener una mirada práctica.
Lo ideal no siempre es posible
La instalación ideal de un dipolo sería a media longitud de onda sobre un suelo perfectamente conductor y libre de obstáculos. Pero casi nadie puede lograr eso, especialmente en bandas bajas como 80 metros o 40 metros.
La mayoría de los radioaficionados instala sus antenas en techos, terrazas, patios, balcones, árboles o mástiles improvisados. Y eso está bien.
La radioafición consiste precisamente en experimentar, probar y optimizar lo posible.
Lo importante es acercarse a lo ideal
La regla práctica es simple:
Instala la antena lo más alta, lo más larga y lo más despejada posible.
No siempre se puede lograr la instalación perfecta, pero casi siempre se puede mejorar algo: alejarla de paredes, subirla un poco más, evitar objetos metálicos cercanos o mejorar la línea de alimentación.
Mito: “una antena acortada rinde igual que una de tamaño completo”
Las antenas acortadas son útiles y muchas veces necesarias, pero conviene entender sus limitaciones.
Cuando una antena es más corta que la longitud física ideal, se recurre a bobinas, trampas, cargas o adaptaciones para hacerla funcionar eléctricamente. Eso permite usarla, pero normalmente introduce pérdidas.
Las bobinas y trampas no son gratis
Cada elemento agregado puede introducir pérdidas, estrechar el ancho de banda o complicar la adaptación.
Esto no significa que las antenas acortadas sean inútiles. De hecho, son indispensables en muchas instalaciones. Pero no hay que creer que una antena físicamente muy pequeña tendrá el mismo rendimiento que una antena de tamaño completo instalada correctamente.
En antenas, el tamaño importa
Cuanto más larga y más alta sea la antena, mejor será su potencial de rendimiento.
Esto no significa que una antena pequeña no funcione. Significa que debemos tener expectativas realistas.
Mito: “la línea coaxial debe tener siempre la misma impedancia que la antena”
Es común escuchar que si la antena tiene una impedancia determinada, la línea debe tener exactamente esa misma impedancia. En la práctica, el tema es más flexible.
Una línea de transmisión puede adaptarse de diferentes maneras, y la elección de la línea no depende solamente de la impedancia, sino también de:
- Pérdidas.
- Facilidad de instalación.
- Longitud.
- Potencia.
- Frecuencia.
- Entorno físico.
- Tipo de antena.
Se puede usar más de un tipo de línea
Para alimentar un dipolo se puede usar coaxial, línea abierta, escalerilla o incluso otros sistemas, siempre que se comprenda cómo adaptar el conjunto.
La línea abierta, por ejemplo, puede tener pérdidas muy bajas y ser excelente para sistemas multibanda, aunque no siempre es práctica en espacios pequeños.
El coaxial es más cómodo y fácil de instalar, pero puede tener más pérdidas en determinadas condiciones, especialmente cuando trabaja con alta ROE y longitudes importantes.
Mito: “el balun quita potencia”
Otro mito muy extendido es que el balun “roba potencia”. En realidad, un balun bien construido y correctamente elegido no debería ser un problema. Al contrario, puede mejorar mucho el comportamiento del sistema.
¿Para qué sirve un balun?
Un dipolo es una antena balanceada. Un cable coaxial, en cambio, es una línea desbalanceada.
Cuando conectamos directamente un coaxial a un dipolo sin ningún tipo de transición, puede aparecer corriente de modo común por la parte externa de la malla del coaxial. En ese caso, el coaxial también empieza a comportarse como parte de la antena.
Esto puede provocar:
- Desbalance del sistema.
- Cambios impredecibles de impedancia.
- Mayor captación de ruido.
- Interferencias.
- Problemas de RF en el shack.
- Patrón de radiación alterado.
Un balun 1:1 ayuda a evitar esa corriente no deseada y a conservar el balance de la antena.
Un balun malo sí puede generar problemas
El problema no es usar balun. El problema es usar uno mal diseñado, con ferritas inadecuadas, saturado por exceso de potencia o construido con materiales de mala calidad.
Un buen choque de RF o un buen balun 1:1 puede ser una gran mejora en un dipolo alimentado con coaxial.
Mito: “la antena vertical de cuarto de onda funciona sola”
Una antena vertical de cuarto de onda no funciona mágicamente por sí sola. Necesita una “otra mitad” del sistema.
En una antena vertical instalada sobre una superficie metálica, esa otra mitad puede ser el plano de tierra. En una antena móvil, puede ser la carrocería del vehículo. En un handy, puede ser el propio equipo, la mano del operador o el cuerpo.
Toda antena necesita un sistema de retorno
El cuarto de onda es, en la práctica, una mitad del sistema. La otra parte puede ser física o virtual, pero siempre existe algún camino de retorno o referencia.
Por eso, en antenas verticales, el sistema de radiales o plano de tierra es tan importante para el rendimiento.
Mito: “una antena con mucha ganancia siempre es mejor”
La ganancia de una antena no significa que la antena “fabrique” potencia. Una antena es un dispositivo pasivo. No amplifica energía.
La ganancia se obtiene concentrando la energía en determinadas direcciones.
Ganancia significa directividad
Una antena con ganancia dirige más energía hacia ciertas zonas y menos hacia otras. Eso puede ser excelente si sabemos hacia dónde queremos comunicar.
Pero no siempre más ganancia es mejor. Una antena muy directiva puede ser menos útil para contactos generales si no podemos orientarla correctamente.
El dipolo también tiene directividad
Un dipolo no irradia igual en todas las direcciones. En espacio libre presenta un patrón bidireccional, con máxima radiación perpendicular al conductor y mínimos hacia las puntas.
La altura sobre el suelo modifica ese patrón y también el ángulo de radiación, algo fundamental para comunicaciones DX en HF.
Mito: “si no tengo una antena perfecta, no vale la pena salir al aire”
Este mito es el que más daño hace a los principiantes.
La antena perfecta casi nunca existe. Cada instalación tiene compromisos: espacio, altura, presupuesto, vecinos, ruido, materiales y limitaciones físicas.
Pero eso no debe detener al radioaficionado.
La mejor antena es la que puedes instalar y optimizar
Un dipolo sencillo, hecho con cable común, bien instalado y alimentado correctamente, puede dar resultados excelentes.
No hace falta empezar con una torre, una direccional costosa o un sistema complejo. Muchas grandes estaciones comenzaron con un simple alambre.
Experimentar es parte de la radioafición
Subir una antena, medir, probar, ajustar, escuchar, comparar y aprender forma parte del hobby.
Cada error enseña algo. Cada mejora se nota. Cada contacto logrado con una antena simple confirma que no siempre se necesita gastar mucho para disfrutar de la radio.
Consejos prácticos para evitar errores con antenas
1. Empieza con un dipolo simple
Para HF, un dipolo de media onda es una de las mejores escuelas. Es barato, fácil de construir y permite entender resonancia, impedancia, alimentación y patrón de radiación.
2. Instala la antena lo más alta posible
La altura influye mucho en el rendimiento, especialmente en HF. Cuanto más despejada esté la antena, mejor.
3. No te obsesiones con la ROE
Una ROE baja es deseable, pero no es el único indicador de rendimiento. Observa también la recepción, los contactos logrados, el ruido y la estabilidad del sistema.
4. Usa un balun o choque de RF cuando alimentes un dipolo con coaxial
Esto ayuda a reducir corrientes de modo común y mejora el comportamiento general del sistema.
5. Considera una línea abierta para sistemas multibanda
Si tienes espacio y puedes instalarla correctamente, una línea abierta puede ofrecer bajas pérdidas y gran flexibilidad.
6. Usa un sintonizador cuando sea necesario
Un acoplador de antena no convierte una mala antena en una antena perfecta, pero puede ayudar a adaptar impedancias y permitir que el transmisor entregue potencia de forma segura.
7. No gastes antes de entender
Antes de comprar una antena costosa, conviene entender qué problema quieres resolver: falta de espacio, necesidad de directividad, multibanda, bajo ruido, portabilidad o potencia.
Conclusión: menos mitos y más radio
Las antenas no necesitan ser un misterio inaccesible. La teoría puede ser compleja, pero la práctica se resume en principios bastante claros.
El dipolo de media onda sigue siendo una de las antenas más eficientes, simples y económicas para radioaficionados. La ROE no lo es todo. La resonancia es importante, pero no debe convertirse en una obsesión. El entorno influye mucho. La altura importa. El balun bien usado ayuda. Y la antena perfecta casi nunca existe.
Lo más importante es no desanimarse.
Instala lo que puedas, aprende de cada prueba y mejora paso a paso. En radioafición, la mejor antena no siempre es la más cara ni la más sofisticada: muchas veces es la que entiendes, puedes instalar y sabes optimizar.
