Un mezclador de radiofrecuencia (RF) es un dispositivo esencial en la electrónica de radio y comunicaciones que se utiliza para cambiar la frecuencia de una señal de RF. Su función principal es combinar dos señales de entrada y producir una señal de salida que contenga componentes en la suma y diferencia de las frecuencias de entrada. Esto permite, entre otras cosas, realizar tareas de modulación, demodulación y cambio de frecuencia en sistemas de comunicación inalámbrica.
A continuación, te explico cómo funciona un mezclador de radiofrecuencia básico:

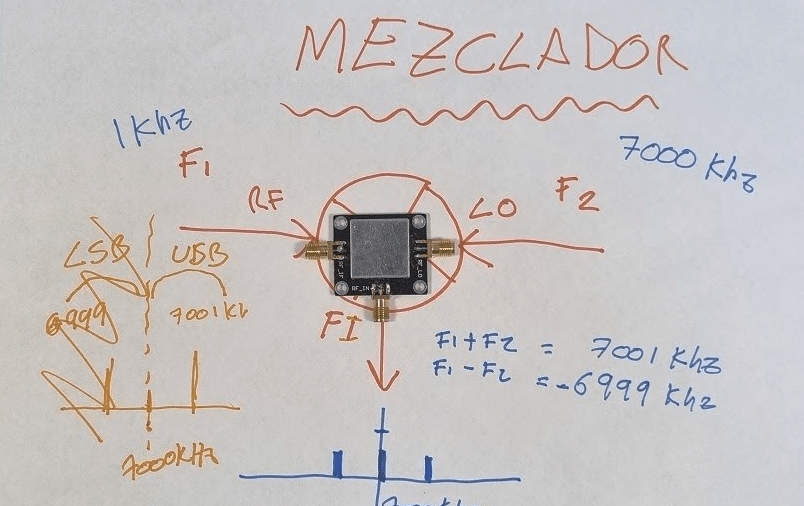

- Señales de entrada: Un mezclador de RF tiene dos entradas, a menudo llamadas «puerto de radiofrecuencia» (RF) y «puerto de oscilador local» (LO). Estas entradas pueden ser dos señales de RF con diferentes frecuencias o, en algunos casos, una de las señales puede ser una frecuencia fija y la otra una señal variable generada por un oscilador local.
- Oscilador Local (LO): El oscilador local es una fuente controlable de señal de alta frecuencia. Su frecuencia puede ajustarse para cambiar la frecuencia de salida deseada. La señal de LO determinará la diferencia de frecuencia o la suma de frecuencias en la salida del mezclador.
- Proceso de mezcla: El mezclador combina las señales de entrada en su circuito interno. El objetivo es realizar una multiplicación entre las señales de entrada para obtener componentes en la suma y diferencia de sus frecuencias.
- Salida del mezclador: La señal resultante en la salida del mezclador contiene varios componentes, incluyendo:
- La frecuencia original de la señal de RF (fRF).
- La frecuencia del oscilador local (fLO).
- La suma de las dos frecuencias (fRF + fLO).
- La diferencia de las dos frecuencias (|fRF – fLO|).
- Filtro: A menudo, se utiliza un filtro después del mezclador para seleccionar la frecuencia deseada y eliminar las demás componentes no deseadas generadas en el proceso de mezcla.
El mezclador de RF se utiliza en una variedad de aplicaciones, como en transmisores, receptores, radares y sistemas de comunicación inalámbrica. Además, puede usarse para realizar tareas como modulación, demodulación, conversión de frecuencia, detección de envolvente y más, lo que lo convierte en un componente esencial en la electrónica de radiofrecuencia.
En este video, te explicaremos fácilmente cómo funciona un mezclador de RF y cómo su diseño inteligente nos permite mezclar, modular, demodular y cambiar la frecuencia de las señales, todo en un solo dispositivo. Descubriremos cómo este componente combina señales de entrada, utilizando un proceso especial de multiplicación de frecuencias, para obtener componentes en la suma y diferencia de las frecuencias originales.
