Los modos digitales en HF llegaron para quedarse. La posibilidad de hacer QSOs a miles de kilómetros usando un cable como antena y 5watts es realmente tentadora, sobre todo teniendo en cuenta que cada vez más radioaficionados viven en pequeños apartamentos o el ruido propio de las grandes urbes hace que la recepción de los modos tradicionales sea difícil o imposible en muchos casos.
FT8, FT4.. y un largo derrotero de siglas inundan el día a día de los radioaficionados cuando desean trabajar modos digitales. El YAESU FT-817 o FT-818 se siente como pez en el agua al trabajar con estos modos, ya que su portabilidad y reducida potencia le vienen como anillo al dedo.
Algo imprescindible para poder llevar estos mágicos sonidos al éter son:
-Control CAT
La interfaz de audio, la podemos hacer de forma sencilla, pero el control CAT se vuelve un poco más complicado. Es por eso que en este artículo te muestro como poder prescindir de control CAT para hacer modos digitales y en su lugar usar el VOX para dar la señal de transmisión al FT-818 / FT-817.
La función VOX en el FT-818 FT-817
VOX significa activar la transmisión del equipo al detectar una señal de audio, por ejemplo cuando hablamos al micrófono. Lamentablemente, si deseamos hacer modos digitales, lo más probable es que usemos el PUERTO DATA del FT-817 u FT-818 para entrada y salida de audio, siendo este NO compatible con la función VOX del equipo.
Puerto DATA entrada y salida de audio
Para ello existe una modificación muy simple que nos permitirá activar automáticamente la transmisión del FT-818 FT-817 al detectar sonido por el puerto DATA.
Manos a la obra
La modificación consiste en soldar una resistencia de 10k entre las patas de este integrado. La operación puede ser un poco complicada para personas con visión reducida, por lo que se ruega usar una lupa o buenos lentes para ver bien el area donde soldar:
Retiramos la MAIN UNIT del FT-817/8
En la parte de atras de la main unit debemos ubicar este integrado:
MOD VOX DATA PORT FT-817 FT-818
Presentamos una resistencia de 10K:

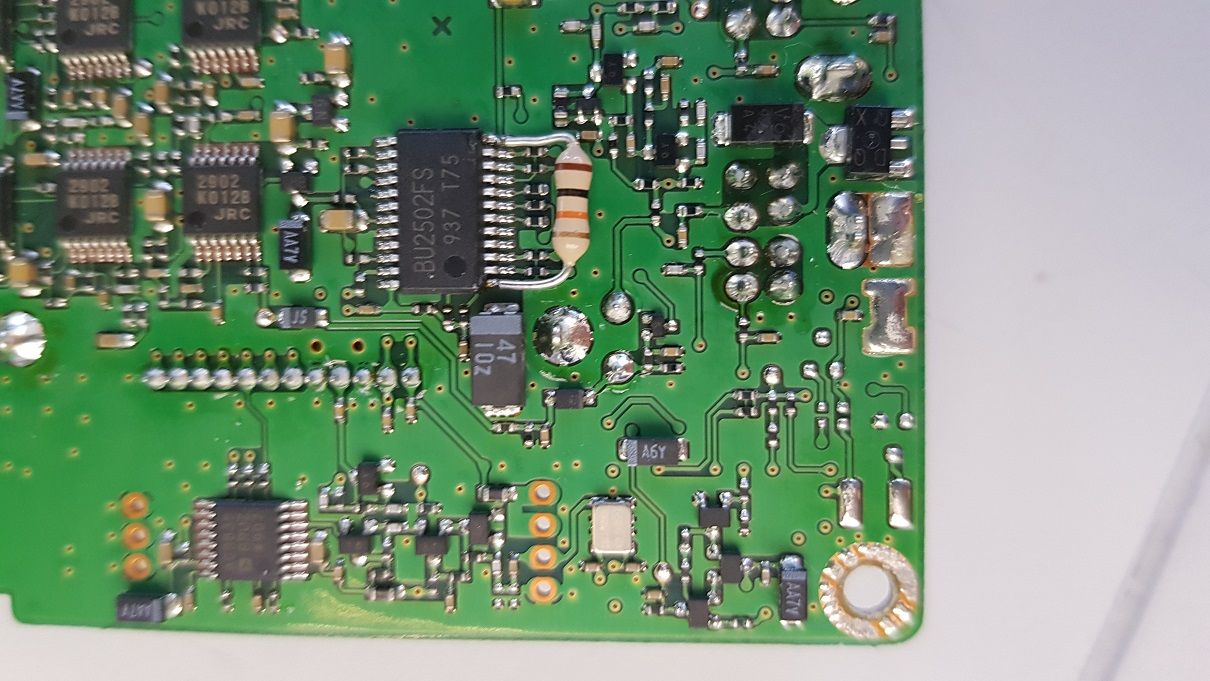

Soldamos la resistencia:
Una vez echa la modificación tendremos transmisión automática ideal para el hacer FT8 FT4 o cualquier otro modo digital, evitando usar una conexión CAT.
Aqui un video probando la interfaz con FT8 y la modificacion para hacer el PTT de forma automatica:
