Si bien la potencia de nuestro handies suele ser suficiente el 99% de las veces, tener un poco más de potencia nos ayudará a lograr más y mejores contactos. Lamentablemente los amplificadores de VHF y UHF nunca han sido económicos, pero en esta oportunidad, les presento un amplificador BG7SGM de Aliexpress el cual por menos de 60 dólares nos va a entregar más de 60 vatios.

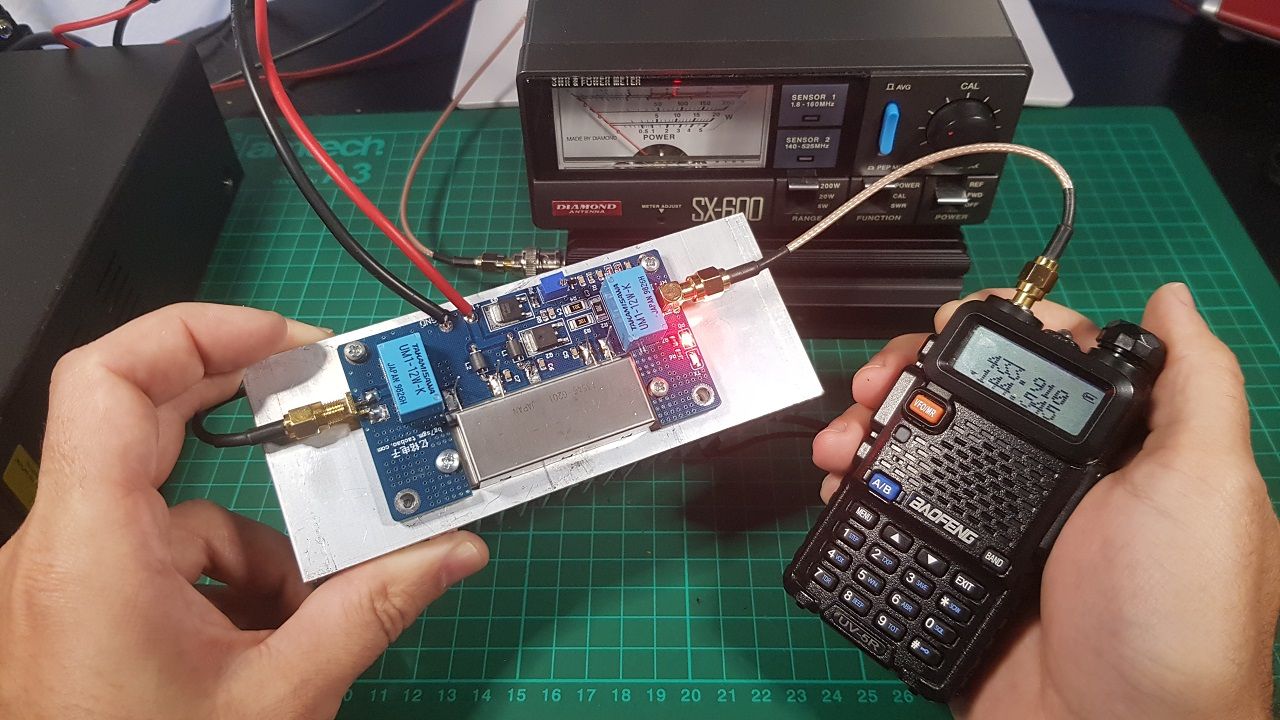

Disponible en la plataforma china Aliexpress esta pequeña plaquita se la conoce como BG7SGM sirve tanto para VHF como para UHF dependiendo del módulo con el cual se utilize. Los modulos se deben comprar por separado. Para VHF recomiendo utilizar el módulo RA60H1317M1A y para UHF recomiendo utilizar el módulo también Mitsubishi pero con este código: RA60H4047M1.
La placa se vende lista para acoplar a un disipador el cual recomiendo que tenga un tamaño generoso ya que los módulos suelen calentarse bastante y se necesita extraer este calor caso contrario habran daños.
Una característica de esta placa es que tiene sensor de RF es decir que no vamos a necesitar cables extras para el accionamiento del PTT solamente con transmitir en FM la placa cambia del modo de recepción a transmisión. Esto es acusado por un LED que cambia de verde a rojo. La alimentación debe realizarse a través de una fuente de alimentación poderosa ya que a máxima potencia en VHF con el módulo de 60 vatios consume aproximadamente unos 10 amperes mientras que en recepción el consumo es de apenas 35 miliamperios.
Enlaces de compra:
PLACA: https://s.click.aliexpress.com/e/_DlFWIfH
MODULO VHF RA60H1317M1A & UHF RA60H4047M1 https://s.click.aliexpress.com/e/_DDFHptH
DISIPADOR: https://s.click.aliexpress.com/e/_DBOKOMP
Con respecto a la potencia de entrada la misma placa posee una atenuador con el cual podremos trabajar de forma segura con potencias de hasta 5 vatios. Esto nos deja la tranquilidad de que con cualquier handy podremos excitar la entrada de este amplificador.
Atención y Precaución !
Algo muy importante que tenemos que tener en cuenta es que al montar el módulo debemos asegurarnos que la tensión de BIAS la cual se regula con un potenciómetrodel tipo trimmer que está en la placa sea la correcta para la operación del módulo que estamos utilizando. Recomiendo antes de soldar el módulo cerciorarnos que en el pin 2 tengamos un voltio luego soldar el módulo y aumentar levemente la tension a la cual el módulo este entregando su potencia máxima. En mi caso fueron 2,5 voltios los que necesito para entregar 60 W. Con esto tenemos que tener mucho cuidado ya que la placa es capaz de entregar hasta 12 voltios lo cual podría destruir los módulos ya que solo toleran un máximo de 5 voltios.
En el canal de YOUTUBE pudimos hacer una review de esta placa amplificadora de VHF UHF y comparto con ustedes aquí el vídeo:
En conclusión este amplificador de vhf uhf Chino es ideal para nuestros handies, pero también para amplificar por ejemplo hotspot DMR, repetidoras y cualquier otro dispositivo de equipos de radio que trabajen en la banda de dos metros o 70 cm.
